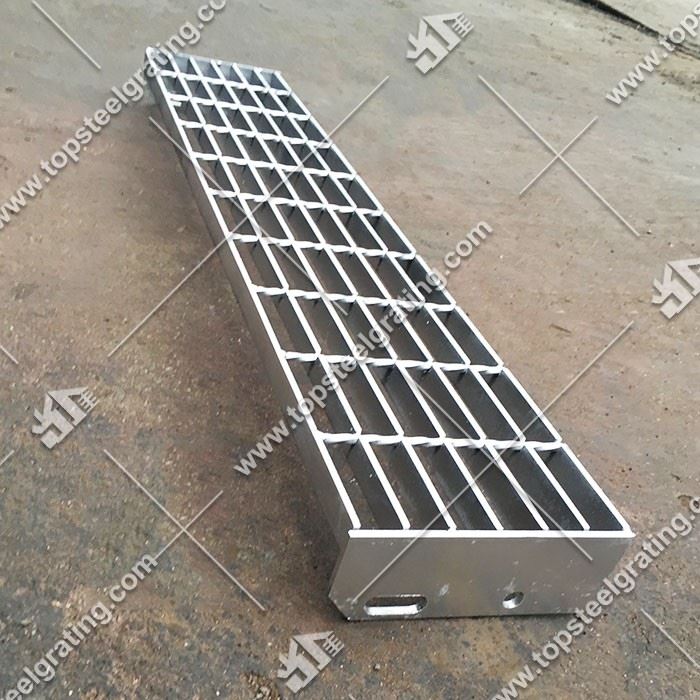

Ocelové schodišťové stupně jsou primárním nosným roštovým produktem pro průmyslové a komerční aplikace, známé také jako schodišťové stupně ze svařovaných tyčových roštů. Díky své robustnosti, odolnosti a vysoké nosnosti dokáže splnit všechny požadavky na nosné aplikace, díky čemuž je nejoblíbenější tyčovou mřížkou v mnoha architektonických, komerčních a průmyslových aplikacích.
* Materiály:Měkká ocel, Nerezová ocel, Hliníková ocel
* Povrchová úprava:Pozinkované, lakované
Typy ocelových schodišťových stupňů
|
|
Svařované upevnění, páskované konce bez nosu. | Šroubové upevnění, děrované koncové desky bez výstupků. |
|
|
Přivařené upevnění, páskované konce s hranou žebrového plechu. | Šroubované upevnění, děrované koncové desky s výstupkem. |
Specifikace ocelových schodišťových stupňů
* Délka
1) Běžná délka: 700, 800, 900 mm.
2) Maximální délka: 1200 mm, vhodná pro více osob procházejících současně ve dvou směrech nebo se používá jako úniková linka pro pracovníky.
3) Minimální délka: 600 mm, vhodné pro průchod jedné osoby.
* Rozteč nosné tyče:20 mm, 30 mm nebo 40 mm.
* Rozteč příčných tyčí:50 mm nebo 100 mm.
* Typ nosu:žebrová deska, pásová deska a deska s otvory.
* Zatížení ložiska:1,5 kN.
* Výchylka:ne větší než 1/500 rozpětí.
* Metoda testování průhybu:
1) Rozpětí ne větší než 1200 mm: lisujte zatížením 1,5 kN v oblasti 100 mm × 100 mm.
2) Rozpětí větší než 1200 mm: stiskněte 1,5 kN v symetrické poloze 600 mm.
* Velikost koncové desky a velikost otvoru šroubované upevňovací mřížky: viz tabulka 10.
* Tolerance ocelových schodišťových stupňů
1) Tolerance délky: plus 0/-3 mm.
2) Tolerance šířky: ± 3 mm.
3) Vertikální tolerance. Úhel vertikální tolerance není větší než 25 stupňů.
Tolerance ocelové mřížky pro schodišťové stupně
Spojení schodišťových stupňů a žebříkového nosníku
* Šroubové spojení: používá zesílenou koncovou desku pro svařování a předvrtané na koncové desce a upevněné šrouby a maticemi. Recykluje se pro jiné aplikace nebo místa.
* Svařovaný spoj: je obtížné ho odinstalovat, ale je ekonomičtější a pevnější než šroubový spoj.
Technické parametry
Specifikace plochých ocelových svařovaných schodišťových stupňů | ||||
Položka | Šířka desky (mm) | Tloušťka desky (mm) | Rozteč desky (mm) | Rozteč příčníků (mm) |
SGDF-01 | 65 | 5 | 20/30/40 | 50/100 |
SGDF-02 | 60 | 5 | 20/30/40 | 50/100 |
SGDF-03 | 55 | 5 | 20/30/40 | 50/100 |
SGDF-04 | 50 | 5 | 20/30/40 | 50/100 |
SGDF-05 | 50 | 3 | 20/30/40 | 50/100 |
SGDF-06 | 45 | 5 | 20/30/40 | 50/100 |
SGDF-07 | 40 | 5 | 20/30/40 | 50/100 |
SGDF-08 | 40 | 3 | 20/30/40 | 50/100 |
SGDF-09 | 35 | 5 | 20/30/40 | 50/100 |
SGDF-10 | 35 | 3 | 20/30/40 | 50/100 |
SGDF-11 | 32 | 5 | 20/30/40 | 50/100 |
SGDF-12 | 32 | 3 | 20/30/40 | 50/100 |
SGDF-13 | 25 | 5 | 20/30/40 | 50/100 |
SGDF-14 | 25 | 3 | 20/30/40 | 50/100 |
SGDF-15 | 20 | 5 | 20/30/40 | 50/100 |
SGDF-16 | 20 | 3 | 20/30/40 | 50/100 |
Specifikace ocelových schodišťových stupňů pro vysoké zatížení | |||||
Položka | Šířka desky (mm) | Tloušťka desky (mm) | Rozteč desky (mm) | Velikost příčné tyče (mm) | Rozteč příčníků (mm) |
SGDP-01 | 150 | 8 | 40 | 8 × 8 | 50/100 |
SGDP-02 | 130 | 8 | 40 | 8 × 8 | 50/100 |
SGDP-03 | 120 | 8 | 40 | 8 × 8 | 50/100 |
SGDP-04 | 100 | 8 | 40 | 8 × 8 | 50/100 |
SGDP-05 | 90 | 8 | 40 | 8 × 8 | 50/100 |
SGDP-06 | 80 | 8 | 40 | 8 × 8 | 50/100 |
SGDP-07 | 75 | 8 | 40 | 8 × 8 | 50/100 |
SGDP-08 | 75 | 6 | 30 | 8 × 8 | 50/100 |
SGDP-09 | 75 | 6 | 40 | 8 × 8 | 50/100 |
SGDP-10 | 70 | 6 | 30 | 8 × 8 | 50/100 |
SGDP-11 | 70 | 6 | 40 | 8 × 8 | 50/100 |
